PS-S 공법(신기술 제640호)
▒ PS-S 공법
흙막이 가시설 공사에서 작업장내 작업자와 인접대지 건축물의 안전이 우선되어야 할 것입니다. 이렇게 안전하게 흙막이 가시설을 시공하기 위해 많은 양의 강재를 사용하여 작업장내는 작업이 곤란할 정도로 버팀대(Strut)를 시공하게되는데요.
물론 여건이 된다면 어스앵커 공법을 활용하면 넓은 작업장을 확보 할 수 있습니다. 그렇지만 도심지 공사에서 어스앵커를 시공하는데는 많은 제약이 따릅니다. 그래서 흙막이 가시설로서 안정성 확보와 넓은 작업장 확보를 위한 많은 공법이 연구되고 있습니다.
그 중에서 건설신기술 제640호의 PS-S 공법을 알아보겠습니다.
건설신기술 제640호 |
|
▒ PS-S 공법 개요
① PS-S 공법은 프리스트레스가 도입된 띠장재(PS-Ⅱ)와 폐단면 사각강관(HI-STRUT)을 버팀보로 함께 이용하여 버팀보 수평간격을 최대 10m, 중앙파일 간격을 최대 15m로 하는 흙막이 가시설 공법으로,
② 기존 H-형강 버팀보와 달리 약축에 대한 보강시설물(브레이싱) 설치가 필요없고, 버팀보의 설치간격을 넓게 하는 것이 가능하여 작업공간 확보가 용이한 신기술 흙막이 가시설 공법이다.

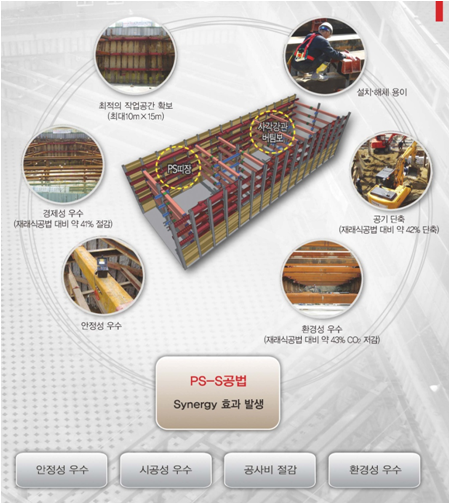

▒ 공법의 특징

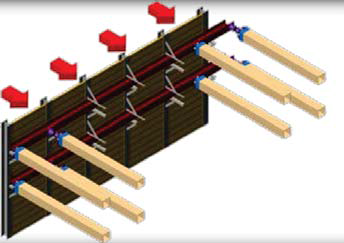

▒ 공법의 개념 및 원리
각 경간 등단면 부재인경우 |
I1/I2=1.0 P·e=0kN·m |
||
중앙경간에 확대단면을 적용한 경우 |
I1/I2=0.245 P·e=0kN·m |
||
중앙경간에 프리스트레스를 도입한 경우 |
I1/I2=0.245 P·e=420kN·m |

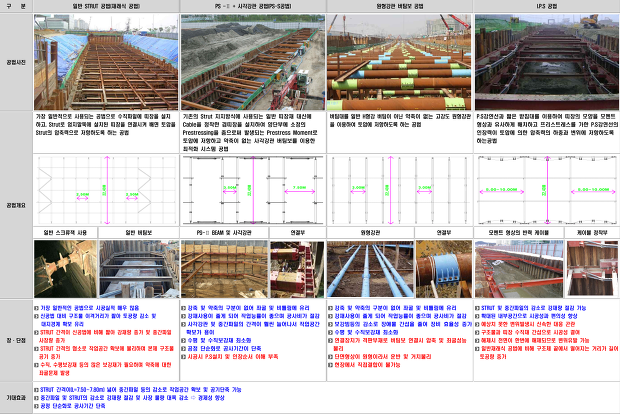

▒ 공법비교(이미지 클릭 - 확대)

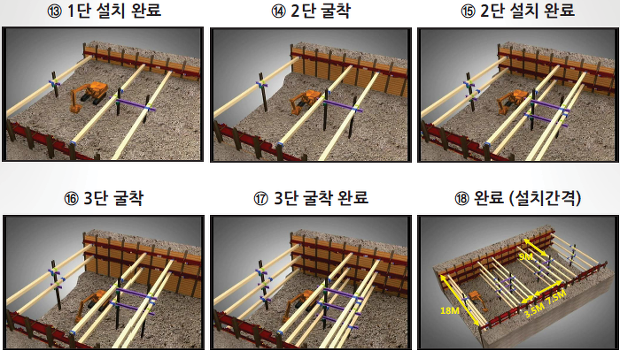

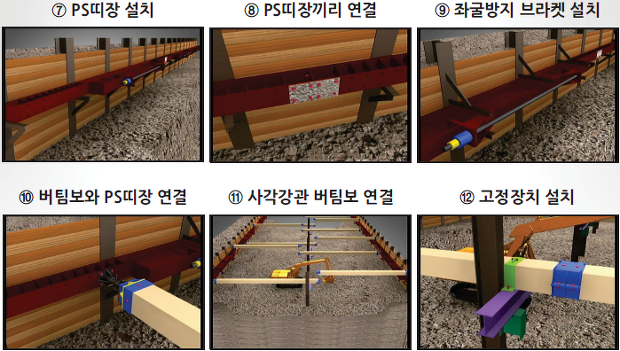

▒ 시공순서
▒ 시공사례
원능하수처리장(시트파일 + PS-Ⅱ 띠장 + HI - STRUT)
양주 광장프라자 신축공사(토류벽 + PS-Ⅱ 띠장 + HI - STRUT)
삼성동 카일룸(CIP + PS-Ⅱ 띠장 + HI - STRUT)
영종도 메디컬 센터(터파기 내부 전경)
▒ 자료 및 이미지 출처
(주)피에스테크 홈페이지 : www.ps-tech.co.kr
(주)피에스테크 블로그 : http://blog.naver.com/monmon77
