타일붙임공법의 종류
▒ 기출문제
- 88회 2교시 4번 : 타일 붙임공법의 종류 및 시공시 유의사항을 기술하시오
- 86회 4교시 2번 : 타일거푸집 선부착공법 및 적용사례에 대하여 설명하시오
- 77회 2교시 4번 : 타일 붙임 공법의 종류별 특징과 공법의 선정절차 및 품질기준을 기술하시오.
▒ 개요
① 타일은 점토를 소성하여 만든 제품으로 내화성, 내구성, 내오염성이 뛰어나며 위생적이어서 내·외장 마감재로 널리 사용
② 타일 붙임시공이 완벽하지 않으면 들뜸, 탈락, 균열 등의 하자가 발생할 수 있어 시공시 주의가 필요
▒ 타일붙임공법의 종류
① 떠붙임 공법
② 압착붙임 공법
③ 개량압착붙임 공법
④ 접착붙임 공법
⑤ 동시줄눈붙임 공법
⑥ 선부착 공법

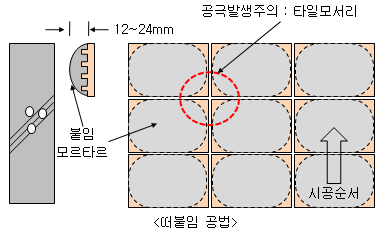

▒ 떠붙임 공법
1) 시공방법
① 타일 뒷면에 붙임모르타르를 바르고 빈틈이 생기지 않게 눌러 붙임
② 모르타르의 두께는 12~24mm를 표준
2) 특징
① 접착강도 편차 적음
② 마감 정밀도 양호
③ 바탕면이 요철이 있어도 평탄하게 조절 가능
④ 접착성이 좋아 박리 적음
⑤ 시공시 상당한 숙련을 필요(뒷면에 공극이 생기지 않도록 하는 것이 Point)
⑥ 시공 능률이 떨어짐
⑦ 외장타일 적용시 뒷면 공극에 의한 백화발생 우려

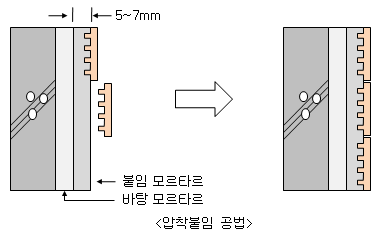

▒ 압착붙임 공법
1) 시공방법
① 평평하게 만든 바탕 모르타르 위에 붙임 모르타르를 고르게 바르고, 그위에 타일을 눌러 붙임
② 붙임모르타르의 두께는 타일 두께의 1/2이상, 5~7mm를 표준
③ 타일 1회 붙임 면적은 1.2㎡ 이하
④ 붙임시간(이하 Open time)은 모르타르 배합후 15분 이내
2) 특징
① 타일 뒷면에 공극이 없어 백화발생 없음
② 시공 능률이 양호
③ Opne time 길어지면 부착강도 저하(Open time 준수가 Point)
④ 붙임 모르타르가 얇아 바탕의 시공정밀도가 요구
⑤ 접착강도의 편차가 발생
▒ 개량압착붙임 공법
1) 시공방법
① 평평하게 만든 바탕 모르타르 위에 붙임 모르타르를 바르고, 타일 뒤면에도 붙임 모르타르를 얇게 바르고 타일을 두드려 눌러 붙이는 방법
② 압착붙임 공법의 단점인 Open time 문제를 해결하기 위해 개발된 공법
③ 붙임 모르타르를 4~6mm 바름
④ 바탕면 붙임 모르타르의 1회 바름 면적은 1.5㎡ 이하
⑤ 붙임시간은 모르타르 배합후 30분 이내
⑥ 타일 뒷면 붙임 모르타르를 3~4mm 바름
2) 특징
① 접착성이 우수
② 타일 뒷면에 공극이 없어 백화발생 없음
③ 균열 발생 없음
④ 압착공법에 비해 작업능률 저하
⑤ 붙임 모르타르가 얇아 바탕의 시공정밀도가 요구
▒ 접착붙임 공법
1) 시공방법
① 접착제를 이용하여 압착공법과 거의 동일한 방법으로 타일을 붙이는 공법
② 내장공사에 한하여 적용
③ 붙임 바탕면 건조 (여름 1주 이상, 기타 계절 2주 이상)
④ 접착제 1회 바름 면적 2㎡ 이하
2) 특징
① 시공능률이 우수
② 각종 바탕면에 적용 가능
③ 건조 시간의 영향을 받기 쉬움
④ 혼합 후 경화 시점에 유의
⑤ 접착제가 고가로 시공 단가 상승

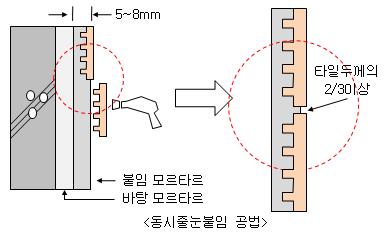

▒ 동시줄눈붙임(밀착) 공법
1) 시공방법
① 바탕면에 붙임 모르타르를 발라 타일을 붙인 다음 충격공구(손진동기)로 타일 일면에 충격을 가하는 공법
② 외장타일 붙이기에만 적용
③ 붙임 모르타르를 바탕면에 5~8mm 바름
④ 1회 붙임 면적 1.5㎡ 이하, 붙임시간 20분 이내
⑤ 타일은 한 장씩 붙이고 타일면에 수직하여 충격공구로 좌, 우, 중앙 3점에 충격
⑥ 붙임 모르타르가 타일 두께의 2/3이상 올라오도록, 줄눈흙손으로 줄눈을 만듬
⑦ 줄눈의 수정은 타일 붙임 후 15분 이내 실시
2) 특징
① 압착붙임공법에 비해 Open time 영향 적음
② 작업이 쉽고 능률 좋음
③ 타일 균열이 적음
④ 줄눈의 깊이가 한정
⑤ 진동시 타일의 어긋남 발생 우려
▒ 선부착공법
1) 시공방법
① 콘크리트 구조체와 PC 커틑월을 제작할 때 미리 타일을 붙여 마감하는 공법
② 거푸집 선부착공법, PC판 선부착공법이 있음
③ 거푸집의 재료는 강재를 사용하는 것을 원칙
④ 타일 유닛은 콘크리트 타설 중 이동 되지 않도록 거푸집과 고정
⑤ 붙임 철물 등은 부재제작도에 의하여 정확하게 배치, 콘크리트 타설에 이동되지 않도록 긴결·고정
⑥ 거푸집 탈형 후 모든 개소에 대해서 해머 두르림 검사 실시, 필요에 따라 접착강도 시험 실시
2) 특징
① 타일 접착이 확실
② 공극감소 및 백화발생 없음
③ 콘크리트 건조수축 영향 직접 받음
④ 형틀, 부자재, 보수 등에 비용이 투입
⑤ 복잡한 형태 시공 불가
▒ 타일시공 품질기준
① 줄눈 너비의 표준(단위:mm)
② 창문선, 문선 등 개구부 둘레와 설비기구류와 마무리 줄눈너비는 10mm 정도
③ 수축균열이 생기기 쉬운부분과 붙임면이 넓은 부분에는 신축줄눈을 3m 간격으로 설치
④ 바탕면의 평활도 : 바닥 ±3mm/3m , 벽 ±31mm/2.4m
⑤ 바닥면은 물고임이 없도록 구배를 유지하되, 1/100을 넘지 않도록
▒ 연관문제
타일공사의 결함 - 타일부착강도 저해 요인- 모르타르 Open time - GPC공법
▒ 참고문헌(출처)
1) 건축공사 표준시방서, 2013 / 09000 타일 및 테라코타공사
2) 건축시공학 / 강병두 저
3) 건축기술지침 건축Ⅱ / (주) 대우건설
